电流
交直流：20μA-20A
电压
交直流：200mV-1000V
Counts
29999
精度
0.5%
报警
/

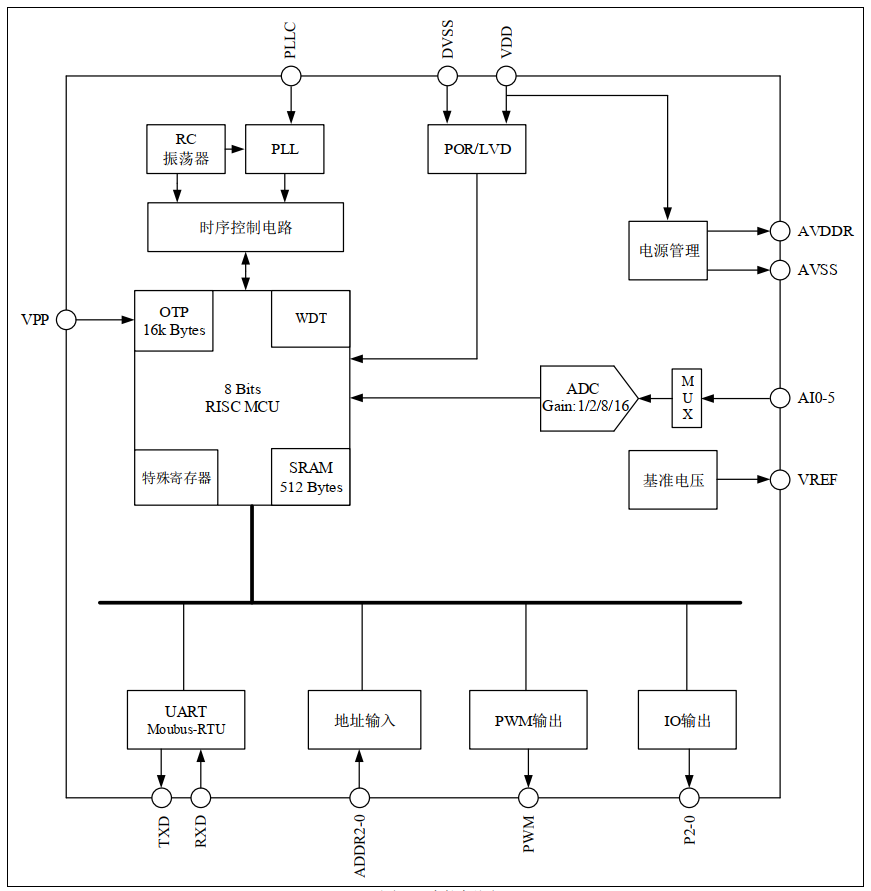

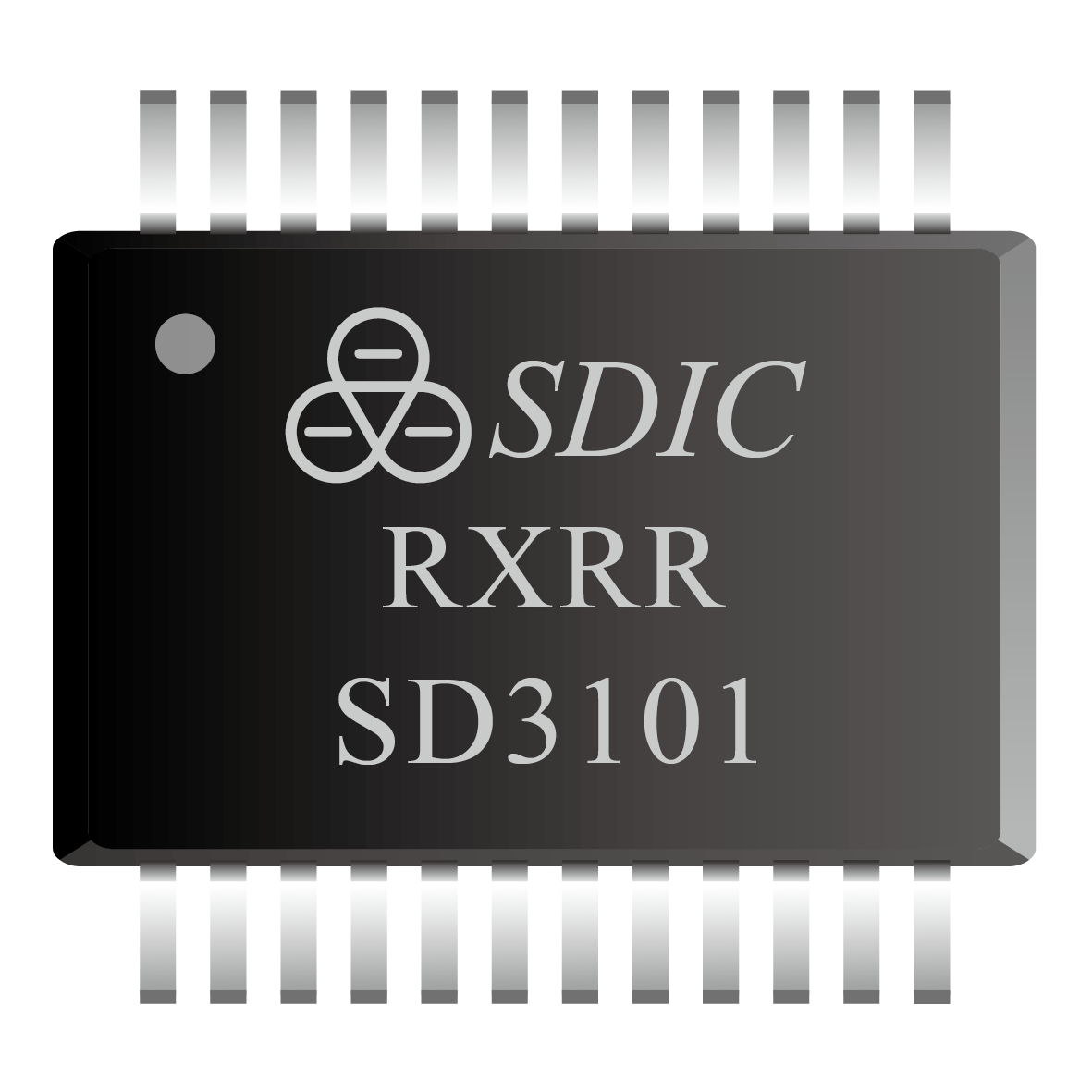

SD3101F1是内含高精度低噪声模/数转换器（SDADC），内置真有效值计算器，可直接测量交流信号，需外接任何整流组件，带宽40~400Hz。数据输出速率可调，输出速率为10SPS时，对50Hz和60Hz干扰同时产生抑制。3个地址设置端，可满足多片同时应用的需求。内置增益放大器，进行大电流测量时可借助放大器，减小外部电流取样电阻的温漂问题。支持数字校准，内置自检和校正算法，可直接读取校准后的换算值，校准值保存在内部存储中，无需外部EEPROM，默认保存100mV经验值。
抗干扰能力强，具有停振检测功能。在无须额外的保护电路下EFT超过4kV，适合各种工业环境的应用。
24位数据输出，输入增益可选1、2、8、16，可测量信号的瞬时值、真有效值和频率
灵活的数据输出速率：60SPS至8KSPS
性能规格：16.4位无噪声分辨率(8KSPS,Gain = 1) 18.2位无噪声分辨率(1KSPS,Gain = 1) 20.2位无噪声分辨率(30SPS,Gain = 1)
用户可配置输入通道：三组差分或五组单端
信号范围：-200~200mV(RMS)
工作电流：1.2mA
交流整流：内设，无需外部组件，真有效值处理器，带宽达2kHz，误差小于0.5%
参考电压：1.16V，35ppm/℃
1路LDO输出
1路PWM输出
3个数字IO输出
3个芯片地址设置端
串口通信方式，支持Modbus-RTU协议
干扰抑制：50Hz和60Hz同时抑制能力
校准方式：支持校准，可直接读取换算值
温度范围：-40~+85℃
